Le guide technique de mise en œuvre des MTA est remis au goût du jour

Une mise à jour utile et bienvenue. La seconde version du Guide technique de mise en œuvre des modules thermiques d'alimentation (MTA) vient d'être publiée afin de tenir compte des retours d'expérience accumulés depuis la première édition de 2016 et proposer un référentiel actualisé des évolutions technologiques, des élargissements de gammes et du développement des solutions centralisées de production de chaleur.

Réalisé par le Syndicat ACR (Automatismes du génie climatique et de la régulation), l'AICVF (Association des ingénieurs et techniciens en climatique, ventilation et froid), l'association Énergies & Avenir, la fédération des distributeurs de matériels Evolis et le groupement Uniclima, avec le concours d'une dizaine d'industriels du CVC (Atlantic, Caleffi, Danfoss, De Dietrich, Flamco-Comap, Giacomini, Oventrop, Resideo, STG et Viessmann), le guide a été "repensé avec une pédagogie complète", assure Éric Fauconnier, responsable commercial support chez Danfoss Climate Solutions.

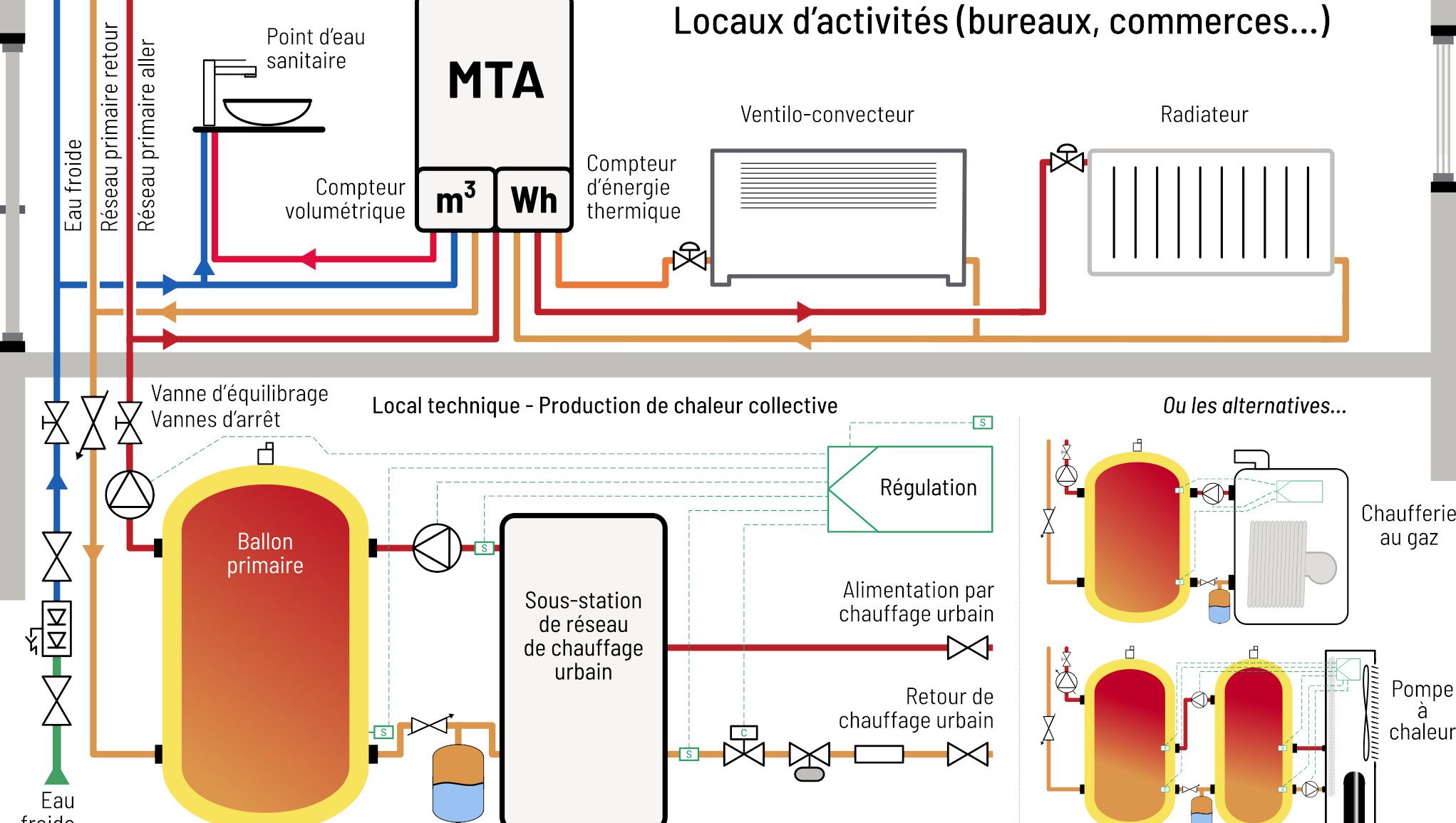

Pour rappel, les MTA sont des ensembles hydrauliques préfabriqués destinés aux bâtiments collectifs. Installés à l'interface entre le réseau primaire de production de chaleur et les réseaux secondaires de chauffage et d'eau chaude sanitaire, ils assurent le transfert thermique entre les circuits primaire et secondaire, la régulation des paramètres de fonctionnement (température, débit, pression) et le comptage des consommations (eaux chaude et froide, chauffage).

Adapter une production centralisée à des usages décentralisés

Du fait de leur compacité et de leur capacité à être immédiatement posés, les MTA sont présentés comme une solution permettant à la fois de simplifier la conception des réseaux – en passant de 5 à 3 tubes en colonne technique – et de sécuriser l'exploitation des installations – en raison de leur maîtrise accrue des consommations et du confort. La seconde version du guide qui leur est dédiée s'adresse ainsi aux maîtres d'ouvrage, bailleurs sociaux, bureaux d'études fluides, entreprises de génie climatique, assistants à maîtrise d'œuvre ou encore aux formateurs et étudiants des filières techniques.

"Le MTA existe depuis les années 60 et a fait ses preuves, mais son marché n'est pas encore à la hauteur où il devrait être, bien qu'il soit en croissance."

- Benoît Smagghe, Comap

"Un module thermique d'alimentation – on disait auparavant d'appartement mais il a fallu coller à des usages plus larges – est une chaudière murale sans brûleur, un appareil assurant la distribution du chauffage à l'intérieur des locaux ainsi qu'une production d'ECS instantanée. On le retrouve aussi bien dans des appartements que dans des chaufferies centralisées d'immeubles ou de quartiers, bref dès l'instant qu'il y a une centralisation de la production et un besoin de répartition de cette production", précise Benoît Smagghe de Comap.

"L'appareil possède plusieurs avantages, comme le fait de proposer une grande variété de systèmes, de disposer d'un ou plusieurs échangeurs, d'avoir un circuit isolé ou non, de se connecter aux réseaux de chaleur urbain, chaufferies biomasse et biogaz, et d'adapter cette production centralisée à la décentralisation nécessaire dans les appartements", ajoute-t-il. "On peut bien entendu hybrider les énergies et le MTA est compatible avec les PCRBT (planchers chauffants-rafraîchissants à basse température) mais leur régulation doit alors être adaptée. Dans tous les cas, l'installation est simple, elle peut se faire dans toutes les pièces", complète Xavier Court de Danfoss.

Un document "intelligent"

"La pierre angulaire du MTA est le dimensionnement de l'installation. Sur le coefficient de simultanéité, on en a conclu que personne n'a la bonne réponse. On laisse donc chaque BET choisir la simultanéité qu'il désire, sachant que plus elle est importante, plus les tuyaux sont gros et donc plus le coût est élevé. Pour le reste, le document est tout à fait nouveau dans son fond comme dans sa forme puisqu'il s'agit désormais d'un PDF dynamique", souligne Roland Meskel, de Caleffi Hydronic Solutions.

Autrement dit, les lecteurs du guide peuvent directement entrer des données dans des "calculateurs", le PDF effectuant ensuite automatiquement les calculs correspondants. Les auteurs ont aussi veillé à ce que les figures qui y sont reproduites soient le plus lisibles possibles grâce à un large zoom. Les annexes pédagogiques (cas pratiques, outils de dimensionnement, estimation des coefficients applicables aux échangeurs à plaques, services…) ont par ailleurs été renouvelés.

La seconde version du guide sur les MTA est disponible en téléchargement gratuit sur le site de l'AICVF.
